DiagonalDübelholz®

Patentierte Eigenentwicklung

DiagonalDübelholz ist eine Sohm HolzBautechnik-Eigenentwicklung für flächige Massivholzelemente. Die preisgekrönte und patentierte Technik ermöglicht eine massive und umweltschonende Bauweise. Ein System mit erstklassigen Sichtoberflächen, das sich seit 2001 überregional bewährt.

Starke Verbindung
Keilgezinkte SohmVollholz-Lamellen werden anders als bei üblichem Brettstapel- bzw. Dübelholz nicht durch parallel, sondern durch diagonal eingepresste Hartholzdübel und Wellenprofilierung noch formstabiler zu dem flächendeckenden DD-Element verbunden. Durch diese einzigartigen Verbindungen entsteht die plane und ruhige Oberfläche.

Gesund und ökologisch

Für die Herstellung des DiagonalDübelholz-Element bedarf es keiner metallischen Verbindungsmittel. Mit lediglich 0,05% Leimanteil beinhaltet es weniger als ein Zehntel des Leimanteils von Brettsperrholz. Denn nicht nur die Optik muss stimmig sein. Unsere massive Holzbauweise identifiziert sich mit ihrer Herkunft, mit der Natur.

Produktionsablauf

Einheitliche Holzbauweise

Die patentierte DiagonalDübel-Technik ermöglicht eine einheitliche Holzbaukonstruktion ab der Kellerdecke – für jede Gebäudeart.

Vier Schritte zum DiagonalDübelholz-Element:

Die im eigenen Werk keilgezinkten SohmVollHolz-Lamellen werden zu zehn Stück aneinandergereiht und in die DiagonalDübelholz-Pressanlage eingeschoben.
Trockene Hartholzdübel werden nicht wie üblich parallel, sondern in einem Winkel von 15-30 Grad seitlich in die Lamellenpakete eingepresst..
Die Hartholzdübel nehmen die Umgebungsfeuchtigkeit auf, festigen sich somit im DD-Element und verhindern ein Verschieben der Lamellen.
Das formstabile DD-Bauteil ist für eine maßgenaue Weiterverarbeitung bestens vorbereitet.

Vom heimischen Rohstoff Holz zur massiven Holzbauweise – hier finden Sie alle Infos und Details:

Produktbroschüre DD

Vorteile

Hochwertigste Sichtoberflächen durch eigens definierte Holzsortierkriterien
Maßhaltig durch diagonal eingepresste Hartholzdübel und Wellenprofilierung
Hervorragende Dämmwerte durch mehrschichtige Aufbauten
Kurze Montagezeiten durch hohen Vorfertigungsgrad
Nachhaltige und CO2-neutrale Bauweise
Ohne metallische Verbindungsmittel
1/10 Leimanteil von Brettsperrholz
Massivholz wirkt als natürlicher Feuchtigkeits- und Wärme-Regulator
Große Oberflächenauswahl z.B. Tanne Auslese gehobelt oder sägerau, Lehm, Gips, Fliesen, ...
Einfache Planung mit 60 cm Raster
Erhöhter Schallschutz bei Verwendung als Holzbetonverbunddecke
Rohware wird ausschließlich von Vorarlberger Sägewerken bezogen

Kindergarten-Mitteldorf-Diepoldsau-Innen-Sohm-HolzBautechnik-01

DiagonalDübelholz in der Anwendung

Das DiagonalDübelholz eignet sich für Wände, Decken- und Dachkonstruktionen. Das System ist im Wohnbau ebenso anwendbar wie im öffentlichen- und im Gewerbebau. Dank der schlanken und kompakten Konstruktion kann auf anspruchsvollste Wünsche eingegangen werden: Massivholzbauten jeder Art, Form und Größe sind realisierbar

Zertifizierungen & Zulassungen

Mit der Europäischen Technische Bewertung (ETA) sowie der Einstufung in die Brandwiderstandsklasse REI90 erhalten Planer und Architekten Unterstützung im Umgang mit dem Produkt. Ein optimierter Einsatz, auch im mehrgeschossigen Holzbau, wird ermöglicht. Für Details und Auskünfte bezüglich der ETA können Sie uns gerne kontaktieren.

Brandschutz

Holz behält seine Festigkeit auch bei hohen Temperaturen. Darum verfügen die massiven DiagonalDübelholz-Elemente mit gewissen Wandaufbauten und Stärken über jedenfalls 90 Minuten Brandwiderstand (REI90).

Die getrennten Trag- und Dämmebenen sorgen für einwandfreie bauphysikalische Funktionen. Durch die klare Trennung der Funktionsschichten gibt es keine versteckten Details. Das führt zu einer kosteneffektiven Ausführung und einer einfachen Bauplanung. Das Bauschadenrisiko wird minimiert.

Schallabsorption nach ISO 354

DD in Kombination mit den Oberflächenprofilen Aku-Top HF (Holzfasereinlage) und Aku-Top PP (schwarze PET-Einlage) wurden gemäß ISO 354 auf Schallabsorption geprüft und zertifiziert. Folgende Werte werden erreicht:

Aku-Top HF (40x40 mm Holzfasereinlage) αw = 0,65
Aku-Top PP (40x40 mm schwarze PET-Einlage) αw = 0,55

Europäische Technische Bewertung (ETA) DD

Feuerwiderstand REI90 DD-Deckenelemente

Feuerwiderstand REI90 DD-Wandelemente

Feuerwiderstand REI60 DD-Deckenelemente

Feuerwiderstand EI60 DD-Wandelemente

Schallabsorption DD-Aku-Top (mit Holzfasereinlage)

Schallabsorption DD-Aku-Top (mit PET-Einlage)

Verkauf

DiagonalDübelholz wird sowohl in eigenen Projekten eingesetzt, als auch in Form von einzelnen Massivholzelementen oder auch vorgefertigten Wand- und Deckenelementen vertrieben.

Auf Anfrage senden wir Ihnen gerne die aktuelle DiagonalDübelholz-Preisliste (nur für gewerbliche Kunden) zu und beraten Sie bei allmöglichen Fragen.

Oberflächen

Tanne Auslese

Fichte Sicht

Industrie Sicht

Nicht Sicht

Glattkant

2 mm Fuge

4 mm Fuge

AkuPlus

Aku-Top HF

Aku-Top PP

Einsatzgebiete

Wohnbau (Decken, Dach und Wände)
Bürogebäude
Verkaufsgebäude
Bildungsgebäude
Hotels und Unterkünfte
Wintergärten

Die Lösung für höchste Anforderungen an den sichtbaren Massivholzbau. Nahezu astfreie Elemente durch eigens definierte Holzsortierkriterien.

Technische Spezifikationen anzeigen

Technische Spezifikationen ausblenden

Elementstärke	80 / 100 / 120 / 140 / 160 / 180 / 200 / 220 / 240 mm
Elementbreite	600 mm (Deckbreite) / variable Elementbreiten durch CNC-Abbund
Elementlänge	bis 15 m gekappt auf ± 5 mm
Lamellenbreite	ca. 60 mm / Sonderbreiten nach Absprache
Lamellenverbund	Wellenprofil und eingepresste Buchenholzdübel
Elementstoß	Kamm und Nut gespundet
Hinweis	Kleine festverwachsene Punktäste möglich Für Weißtanne typische Verfärbungen möglich Bandsägeraue Oberfläche auf Anfrage Betonverbund-Elemente in allen Oberflächen verfügbar

Referenzen DD-Tanne Auslese

Sohm/Milovanovic

Alberschwende

Bosshart

Altenrhein (CH)

Sohm

Alberschwende

Gerner

Nendeln (FL)

Kindergarten Mitteldorf

Diepoldsau (CH)

Büro Sohm

Alberschwende

Dornbach

Alberschwende

Seezeitlodge Saunadorf

Gonnesweiler (DE)

Glattkant

2 mm Fuge

4 mm Fuge

AkuPlus

Aku-Top HF

Aku-Top PP

Einsatzgebiete

Wohnbau (Decken, Dach und Wände)
Bürogebäude
Verkaufsgebäude
Bildungsgebäude
Hotels und Unterkünfte
Wintergärten

Feinastige Fichtenelemente für den sichtbaren Massivholzbau.

Technische Spezifikationen anzeigen

Technische Spezifikationen ausblenden

Elementstärke	80 / 100 / 120 / 140 / 160 / 180 / 200 / 220 / 240 mm
Elementbreite	600 mm (Deckbreite) / variable Elementbreiten durch CNC-Abbund
Elementlänge	bis 15 m gekappt auf ± 5 mm
Lamellenbreite	ca. 60 mm / Sonderbreiten nach Absprache
Lamellenverbund	Wellenprofil und eingepresste Buchenholzdübel
Elementstoßausbildung	Kamm und Nut gespundet
Hinweis	Kleine Harzgallen möglich Bandsägeraue Oberfläche auf Anfrage Betonverbund-Elemente in allen Oberflächen verfügbar

Referenzen DD-Fichte Sicht

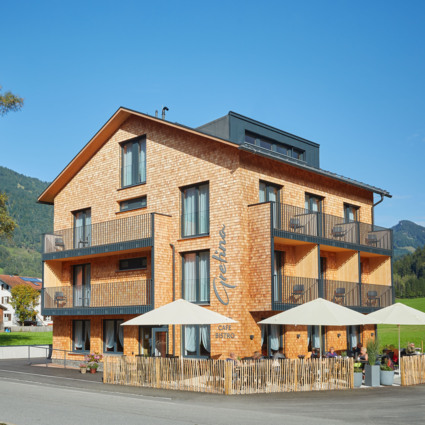

Hotel Gretina

Bezau

Berghof Sonderdach

Bezau

Forsthaus

Tannau (DE)

MAW Haus J

Zürich (CH)

Glattkant

2 mm Fuge

4 mm Fuge

AkuPlus

Aku-Top HF

Aku-Top PP

Einsatzgebiete

Wohnbau mit rustikaleren Oberflächen
Außenüberdachungen
Garagen / Carports
Büro- und Produktionsgebäude
Landwirtschaftsgebäude

Massivholzelemente mit gesundem Astbild. Breites Einsatzgebiet vom Wohnbau bishin zum Stahlbau.

Technische Spezifikationen anzeigen

Technische Spezifikationen ausblenden

Elementstärke	80 / 100 / 120 / 140 / 160 / 180 / 200 / 220 / 240 / 260 mm
Elementbreite	590 mm (Deckbreite) / variable Elementbreiten durch CNC-Abbund
Elementlänge	bis 15 m gekappt auf ± 5 mm
Lamellenbreite	ca. 59 mm / Sonderbreiten nach Absprache
Lamellenverbund	Wellenprofil und eingepresste Buchenholzdübel
Elementstoßausbildung	Kamm und Nut gespundet
Hinweis	Bläue und nagelfeste Braunfäule zulässig Bandsägeraue Oberfläche auf Anfrage Betonverbund-Elemente sind in allen Oberflächen verfügbar

Referenzen DD-Industrie Sicht

Heldenstraße

Feldkirch

Vaude

Tettnang (DE)

Sutterlüty

Rankweil

Greber

Andelsbuch

Glattkant

2 oder 4 mm Fuge

AkuPlus

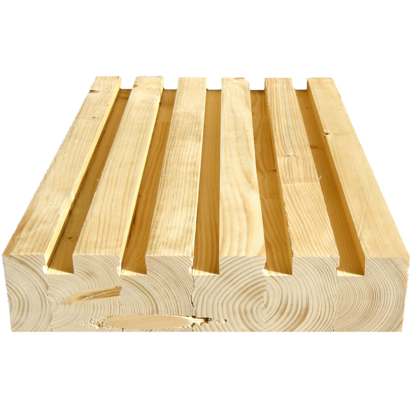

Struktur Profil

Aku-Top HF

Aku-Top PP

Einsatz als Lehmputzträger oder für andere Beplankungen

Technische Spezifikationen anzeigen

Technische Spezifikationen ausblenden

Elementstärke	80 / 100 / 120 / 140 / 160 / 180 / 200 / 220 / 240 / 260 mm
Elementbreite	590 mm (Deckbreite) / variable Elementbreiten durch CNC-Abbund
Elementlänge	bis 15 m gekappt auf ± 5 mm
Lamellenbreite	ca. 59 mm / Sonderbreiten nach Absprache
Lamellenverbund	Wellenprofil und eingepresste Buchenholzdübel
Elementstoßausbildung	Kamm und Nut gespundet
Hinweis	Bläue und nagelfeste Braunfäule zulässig Betonverbund-Elemente sind in allen Oberflächen verfügbar Strukturprofile werden aus Nicht Sicht-Elementen gefertigt

Referenzen DD-Nicht Sicht

Sutter

Stiefenhofen (DE)

Spirig

Diepoldsau (CH)

Weingut Schmidt

Wasserburg (DE)

Wagner

Nüziders
